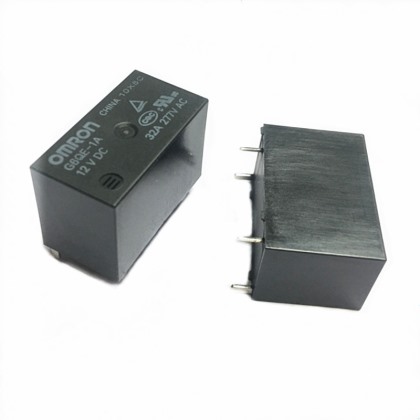

端子形狀 分類 接點結構 防護構造 型號 額定線圈電壓 最小包裝單位 印刷基板用端子 標準型 SPST-NO (1a) 耐助焊劑 G6QE-1A 5VDC
12VDC
24VDC50件/托盤
- 線圈
額定電壓 額定電流
(mA)線圈電阻
(Ω)動作電壓
(V)復位電壓
(V)最大電壓
(V)功耗
(mW)額定電壓的% DC 5 280 17.9 70% 以下. 5 ~ 23以上 140%
(23oC時)約1400
約172 *DC 12 116.7 102.9 DC 24 58.3 411.4 Note: 1. 額定電流和電阻是在線圈溫度為23°C時的測定值，公差為±10%. 2. 動作特性是在線圈溫度為23°C時的測定值。 3. 最大容許電壓是繼電器線圈工作電源在電壓容許撥動范圍內的最大值。該值是在環境溫度為23°C時的測定值。 * 采用保持電壓時的功耗約為172 mW (施加35%的保持電壓時)。請在第3頁“線圈電壓下降（保持電壓）”中確認詳細信息。
接點接點類型 單 接點材質 銀合金（無鎘） 額定負載 32 A at 250 VAC （阻性負載） 額定通電電流 32 A 最大開關電壓 AC 277 V 最大開關電流 AC: 32A
特性接點電阻 *1 100 m Ω 以下 動作時間 20 ms 以下 復位時間 10 ms 以下 絕緣電阻 *2 1000 MΩ 以上 絕緣強度 線圈與接點間 4,500 VAC, 50/60 Hz持續1 min 同級接點間 2,000 VAC, 50/60 Hz持續1 min 絕緣距離 線圈與接點間 間距: 3.2 mm, 爬電距離: 6.4 mm 耐沖擊電壓 線圈與接點間 10 kV (1.2×50μs) 抗振性 毀壞 10 ~ 55 ~ 10 Hz單振幅0.75mm
(雙振幅1.5mm)
誤動作 10 ~ 55 ~ 10 Hz單振幅0.75mm
(雙振幅1.5mm)
抗沖擊性 毀壞 1,000 m/s2 誤動作 200 m/s2 耐久性 機械壽命 1,000,000次以上 (開關頻率 18,000 次/h) 電氣
（阻性負載）
10萬次以上（30 A, 250 VAC, 阻性負載）
5萬次以上 (32 A, 250 VAC,阻性負載)
(ON持續1s，OFF持續9s)故障率P水準（參考值） *3 100 mA @ 5 VDC 線圈保持電壓 *4 額定線圈電壓的35% ~ 80%
（接點通電電流32A，85oC時）使用環境溫度 -40oC ~ +60oC (施加額定線圈電壓時)
-40oC to +85oC (施加35%至80%的保持電壓時)
(無結冰或凝露時)使用環境濕度 5% ~ 85% 重量 約17g Note. 上述值為初始值 *1. 測量條件:
在DC 5V, 1 A時采用電壓降方法*2. 測量條件：
絕緣電阻是采用500VDC兆歐表測得的，檢測位置與測量耐壓強度時相同。
*3.
此值在開關頻率為120次/分鐘的條件下測得。
*4. 采用保持電壓時的功耗為172 mW
（施加35%的保持電壓時）。請在第3頁“線圈電壓下降（保持電壓）”中確認詳細信息。
